क्या उपकरण पैनल दशमलव बिंदु या प्रतीक प्रदर्शित कर सकता है?

1, टूटी हुई कोड स्क्रीन का प्रदर्शन सिद्धांत और हार्डवेयर आधार
खंड कोड संरचना और ड्राइवर तर्क
टूटी हुई कोड स्क्रीन की डिस्प्ले यूनिट में कई निश्चित खंड होते हैं, प्रत्येक खंड एक स्वतंत्र इलेक्ट्रोड (एसईजी) से संबंधित होता है, और सभी खंड एक सामान्य इलेक्ट्रोड (COM) साझा करते हैं। उदाहरण के तौर पर सामान्य 8{3}}आकार की संख्या लेते हुए, इसमें 7 स्ट्रोक खंड (एजी) और 1 दशमलव बिंदु खंड (डीपी) होते हैं, और एसईजी और कॉम के बीच वोल्टेज अंतर को नियंत्रित करके चालू और बंद किया जाता है। उदाहरण के लिए, संख्या "8" को प्रदर्शित करने के लिए सभी 7 स्ट्रोक खंडों को एक साथ रोशन करना आवश्यक है, जबकि "1" प्रदर्शित करने पर केवल खंड बी और सी को रोशन करना आवश्यक है।

ड्राइवर चिप्स (जैसे HT1622, TM1621) समय विभाजन गतिशील स्कैनिंग के माध्यम से खंड कोड स्क्रीन को नियंत्रित करते हैं, और प्रत्येक COM के कर्तव्य चक्र और पूर्वाग्रह पैरामीटर प्रदर्शन स्थिरता और कंट्रास्ट निर्धारित करते हैं। उदाहरण के लिए, HT1622 1/4 कर्तव्य चक्र और 1/3 पूर्वाग्रह का समर्थन करता है, और 32 SEG और 8 COM तक ड्राइव कर सकता है, जो इसे जटिल उपकरण डिस्प्ले के लिए उपयुक्त बनाता है।

दशमलव बिंदुओं और प्रतीकों का भौतिक कार्यान्वयन
दशमलव बिंदु (DP) एक स्वतंत्र खंड के रूप में कार्य करता है, और इसका प्रदर्शन ड्राइवर चिप के रजिस्टर कॉन्फ़िगरेशन पर निर्भर करता है। HT1622 के विशिष्ट अनुप्रयोग में, COM0-COM7 टूटी हुई कोड स्क्रीन के COM1-COM8 से मेल खाता है, और SEG0-SEG10 टूटी हुई कोड स्क्रीन के SEG1-SEG11 से मेल खाता है। दशमलव बिंदु प्रदर्शित करने के लिए, संबंधित SEG रजिस्टर बिट को उच्च स्तर पर सेट करने की आवश्यकता है। उदाहरण के लिए, "12.34" प्रदर्शित करते समय दूसरे अंक के डीपी खंड को एक साथ रोशन करने की आवश्यकता होती है।

प्रतीकों के कार्यान्वयन (जैसे इकाई "डिग्री" और दिशात्मक तीर) के लिए खंड कोड स्क्रीन के लिए अनुकूलित फिल्म मोल्ड के उपयोग की आवश्यकता होती है, जो प्रतीकों के स्ट्रोक खंडों को एक ग्लास सब्सट्रेट में एकीकृत करते हैं। उदाहरण के लिए, थर्मामीटर का "डिग्री" प्रतीक अतिरिक्त SEG और COM संसाधनों पर कब्जा कर सकता है और ड्राइवर तर्क में अलग से नियंत्रित करने की आवश्यकता होती है।

2, दशमलव बिंदुओं और प्रतीकों को प्रदर्शित करने की तकनीकी चुनौती
ड्राइवर चिप्स की सीमाएँ पंजीकृत करें
कुछ ड्राइवर चिप्स की रजिस्टर बिट चौड़ाई दशमलव बिंदुओं या प्रतीकों के प्रदर्शन को सीमित कर सकती है। उदाहरण के लिए, एक निश्चित मामले में, HT1622 का SEG3/SEG4/SEG9/SEG10 उच्चतम बिट लिखते समय ऊपर और नीचे दोनों पंक्तियों को प्रदर्शित नहीं कर सकता है, संभवतः रजिस्टर बिट विरोध या समय त्रुटियों के कारण। इस प्रकार की समस्या को ड्राइवर कोड को अनुकूलित करके हल करने की आवश्यकता है, जैसे कि परस्पर विरोधी खंडों को एक साथ लिखने से बचने के लिए समय साझा करने के तरीके में अपस्ट्रीम और डाउनस्ट्रीम डेटा को ताज़ा करना।

गतिशील स्कैनिंग पर कर्तव्य चक्र का प्रभाव
समय विभाजन स्कैनिंग का कर्तव्य चक्र सीधे दशमलव बिंदु प्रदर्शन की स्थिरता को प्रभावित करता है। यदि कर्तव्य चक्र बहुत कम है (जैसे 1/8), तो अपर्याप्त ताज़ा दर के कारण दशमलव बिंदु झिलमिलाहट कर सकता है। समाधान में शामिल हैं:

उच्च कर्तव्य चक्र चालक चिप्स चुनें (जैसे 1/4 या 1/3);
स्कैनिंग क्रम को अनुकूलित करें और दशमलव बिंदुओं वाले ताज़ा खंडों को प्राथमिकता दें;
वास्तविक समय गणना विलंबता को कम करने के लिए डिस्प्ले कैश बढ़ाएँ।
प्रतीकों की अनुकूलन लागत
प्रतीकों के प्रदर्शन के लिए सेगमेंट कोड स्क्रीन के लिए फिल्म मोल्ड के पूर्व डिजाइन की आवश्यकता होती है, जिससे मोल्ड बनाने की लागत बढ़ जाती है। छोटे बैच उत्पादन के लिए, मौजूदा खंडों को मिलाकर सरल प्रतीक प्राप्त किए जा सकते हैं (जैसे कि नकारात्मक चिह्न को इंगित करने के लिए "-" का उपयोग करना)। उदाहरण के लिए, एक निश्चित वाल्टमीटर संख्या "1" के बी खंड का पुन: उपयोग करके एक नकारात्मक संकेत प्रदर्शित करता है, जिससे स्वतंत्र प्रतीक खंडों के लिए संसाधनों की बचत होती है।

3, विशिष्ट अनुप्रयोग परिदृश्य और समाधान
औद्योगिक उपकरणों का बहु पैरामीटर प्रदर्शन
मल्टी पैरामीटर औद्योगिक उपकरणों में, डिस्कनेक्ट स्क्रीन को मूल्यों, इकाइयों और स्थिति प्रतीकों को एक साथ प्रदर्शित करने की आवश्यकता होती है। उदाहरण के लिए, एक दबाव नापने का यंत्र को "12.34 एमपीए ↑" प्रदर्शित करने की आवश्यकता होती है, जहां "एमपीए" इकाई है और "↑" स्थिति तीर है। समाधान:

उच्च SEG ड्राइवर चिप्स का उपयोग करें (जैसे TM1640 64 SEG का समर्थन करता है);
इकाइयों और प्रतीकों को एक निश्चित क्षेत्र में एकीकृत करने के लिए खंड कोड स्क्रीन को अनुकूलित करें;
समय साझा करने के तरीके में मूल्यों और प्रतीकों को ताज़ा करने के लिए तर्क चलाकर, टकराव से बचा जा सकता है।
उपभोक्ता इलेक्ट्रॉनिक्स का इंटरैक्टिव इंटरफ़ेस
स्मार्ट ब्रेसलेट की डिस्कनेक्ट स्क्रीन को समय, चरण और आइकन (जैसे हृदय गति और अलार्म घड़ी) प्रदर्शित करने की आवश्यकता होती है। सीमित स्थान के कारण, गतिशील स्कैनिंग और आइकन पुन: उपयोग के माध्यम से बहु सामग्री प्रदर्शन प्राप्त करना आवश्यक है। उदाहरण के लिए:

समय प्रदर्शित करते समय चरण चिह्न छिपाएँ;
कदमों की गिनती प्रदर्शित होने पर चमकता हृदय गति आइकन;
ताज़ा विलंबता को कम करने के लिए डबल बफ़रिंग तकनीक का उपयोग करें।

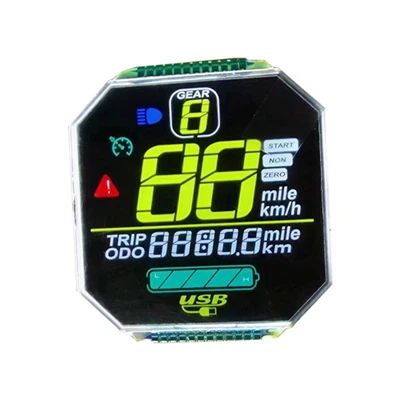

ऑटोमोटिव उपकरणों की विश्वसनीयता डिजाइन
कार उपकरण पैनल को अत्यधिक तापमान (-40 डिग्री ~ 85 डिग्री) पर स्थिर रूप से प्रदर्शित करने की आवश्यकता है। टूटी हुई कोड स्क्रीन की विश्वसनीयता डिज़ाइन में शामिल हैं:

एक विस्तृत तापमान ड्राइवर चिप चुनें (जैसे कि HT1621B -40 डिग्री ~105 डिग्री का समर्थन करता है);
SEG/COM को इलेक्ट्रोस्टैटिक क्षति को रोकने के लिए ESD सुरक्षा सर्किट जोड़ें;
तेज़ रोशनी में पठनीयता सुनिश्चित करने के लिए बैकलाइट ड्राइवर को अनुकूलित करें।
