टीएफटी_एलसीडी (पतली फिल्म ट्रांजिस्टर लिक्विड क्रिस्टल डिस्प्ले संरचना सिद्धांत)
1. लिक्विड क्रिस्टल डिस्प्ले को ग्रे स्केल उत्पन्न करने के लिए वोल्टेज नियंत्रण की आवश्यकता होती है। टीएफटी लिक्विड क्रिस्टल स्टीयरिंग के डिस्प्ले को नियंत्रित करने के लिए वोल्टेज उत्पन्न करने के लिए पतली फिल्म ट्रांजिस्टर का उपयोग करता है। जब किसी लिक्विड क्रिस्टल को कांच की ऊपरी और निचली परतों के बीच सैंडविच किया जाता है, तो एक समानांतर प्लेट कैपेसिटर बनता है, जिसे हम CLC (लिक्विड क्रिस्टल का कैपेसिटर) कहते हैं। इसका आकार लगभग 0.1pF है, लेकिन व्यावहारिक अनुप्रयोगों में, यह संधारित्र अगली बार स्क्रीन डेटा अपडेट होने पर वोल्टेज को बनाए नहीं रख सकता है। कहने का मतलब है, जब टीएफटी इस संधारित्र को चार्ज करता है, तो यह वोल्टेज को बनाए नहीं रख सकता है जब तक अगली बार टीएफटी इस बिंदु को चार्ज न कर दे। (6{5}}हर्ट्ज की सामान्य चित्र अद्यतन आवृत्ति के साथ, इसे लगभग 16 एमएस तक बनाए रखने की आवश्यकता होती है।) परिणामस्वरूप, यदि वोल्टेज बदलता है, तो प्रदर्शित ग्रे स्केल गलत होगा। इसलिए, पैनल के डिज़ाइन में, चार्जिंग वोल्टेज सुनिश्चित करने के लिए आमतौर पर एक स्टोरेज कैपेसिटर सीएस (स्टोरेज कैपेसिटर लगभग 0.5pF) जोड़ा जाता है। इसे अगली बार स्क्रीन अपडेट होने तक रखा जा सकता है। लेकिन सटीक रूप से कहा जाए तो ग्लास पर लगा टीएफटी सिर्फ ट्रांजिस्टर से बना एक स्विच है। इसका मुख्य काम यह निर्धारित करना है कि एलसीडी स्रोत ड्राइवर पर वोल्टेज को इस बिंदु पर चार्ज किया जाना चाहिए या नहीं। इस बिंदु को कितना उच्च चार्ज किया जाना चाहिए, यह प्रदर्शित करने के लिए उच्च वोल्टेज कि किस प्रकार का ग्रे स्केल बाहरी एलसीडी स्रोत ड्राइवर द्वारा निर्धारित किया जाता है।
2. सीलेंट और स्पेसर:
दो संरचनात्मक घटक हैं: फ़्रेम गोंद और स्पेसर। फ़्रेम गोंद का उद्देश्य एलसीडी पैनल में कांच की ऊपरी और निचली परतों को कसकर चिपकने की अनुमति देना है, और पैनल में लिक्विड क्रिस्टल अणुओं और बाहरी दुनिया के बीच एक अवरोध प्रदान करना है, इसलिए फ़्रेम गोंद बिल्कुल अपने नाम के समान है सुझाव देता है. , जो पैनल को घेरता है और पैनल के भीतर लिक्विड क्रिस्टल अणुओं को सीमित करता है। स्पेसर मुख्य रूप से कांच की ऊपरी और निचली परतों के लिए समर्थन प्रदान करता है। इसे ग्लास सब्सट्रेट पर समान रूप से वितरित किया जाना चाहिए। अन्यथा, एक बार जब असमान वितरण के कारण कुछ स्पेसर एक साथ इकट्ठा हो जाते हैं, तो यह प्रकाश के मार्ग में बाधा उत्पन्न करेगा और कांच के ऊपरी और निचले टुकड़ों के बीच उचित अंतर को बनाए नहीं रख पाएगा, जिसके परिणामस्वरूप विद्युत क्षेत्र का असमान वितरण होगा। , जिससे लिक्विड क्रिस्टल के ग्रेस्केल प्रदर्शन पर असर पड़ता है।

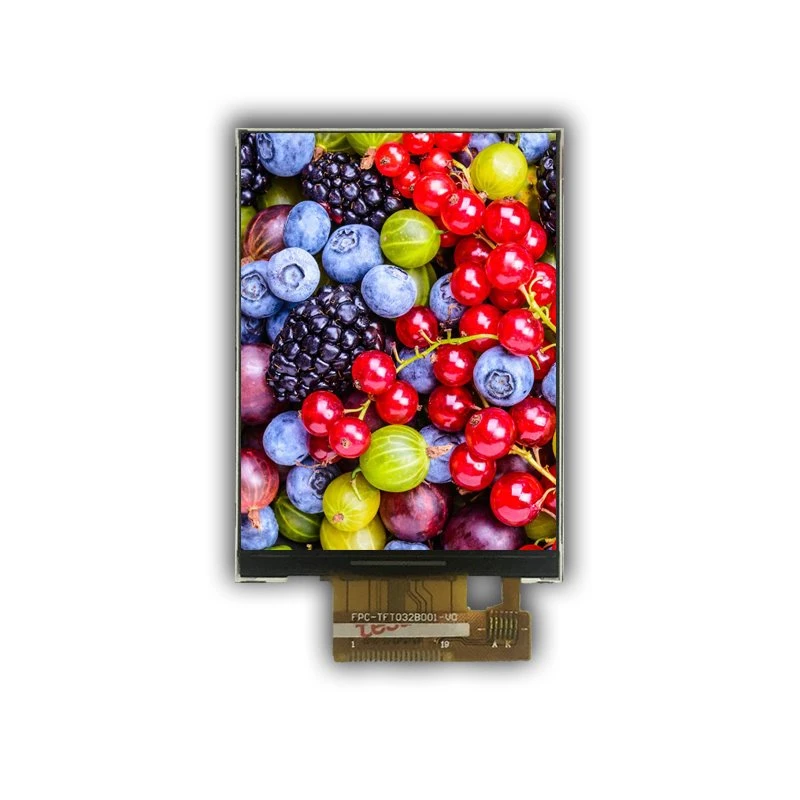

एलसीडी आकार:2.8"
पैनल प्रकार: आईपीएस
संकल्प: 240RGBx320
प्रदर्शन मोड: सामान्य रूप से काला
रंगों की संख्या: 262K
देखने की दिशा: निःशुल्क
एनटीएससी: 55%
कंट्रास्ट अनुपात: 500
चमक :300 सीडी/एम2
मॉड्यूल का आकार: 49.9(H)x66.1(V)x2.4(D) मिमी
पैनल सक्रिय क्षेत्र: 43.2x57.6 मिमी
पिक्सेल पिच :{{0}}.06x0.18 मिमी
पिक्सेल व्यवस्था: आरजीबी
वजन :जी
ड्राइवर आईसी: ST7789V
ड्राइवर आईसी रैम साइज: 1382400
इंटरफ़ेस: एमसीयू
ऑपरेटिंग तापमान: -20~+70 डिग्री
भंडारण तापमान: -30~+80 डिग्री
